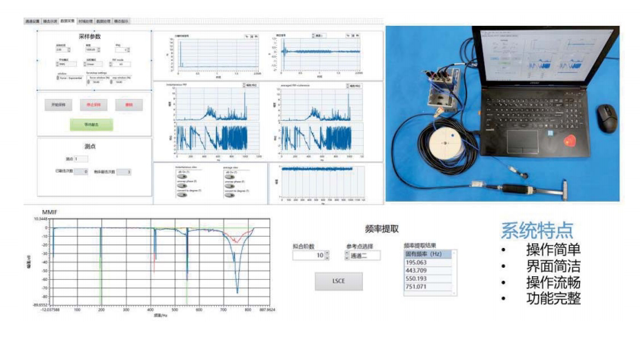

開發了基于LabVIEW 的固有頻率測量系統，能夠通過錘擊法獲得零部件低階固有頻率。系統運行時能夠通 過示波功能設置傳感器的量程、觸發級和預觸發延遲，能夠進行錘擊時的雙擊和過載報錯，能實時顯示并保存 所有通道的力錘和加速度信號，經過計算能夠獲得頻響函數并進行保存，能夠利用多變量模態指示函數 (MMIF) 工具和集總函數(SUM) 工具幫助確定系統極點，最后利用最小二乘復指數法(LSCE) 獲得零部件的低階 固有頻率，能夠快速查看已采樣的數據并進行FFT 處理，能夠實現采樣時實時撤銷的功能等，能夠快速保存圖 片和數據。相比于其他采樣系統，本系統具有操作流程簡單、界面簡潔易懂、操作流暢響應及時、功能完整等 優點，可以滿足各類結構件特別是汽車零部件的固有頻率測試需求。
